ПЛК-сплиттер

PLC Splitter — это тип устройства управления оптической мощностью, изготовленный с использованием технологии кварцевых волноводов. Мы предлагаем целую серию сплиттеров 1xN и 2xN, специально разработанных для конкретных применений.

Связаться с нами

Делиться:

ПРЕДЫДУЩИЙ：Нет предыдущего продукта Следующий：Оптический адаптер

Технические характеристики

● Низкие вносимые потери

● Низкий PDL

● Компактный дизайн

● Хорошая однородность между каналами

● Широкая рабочая длина волны: от 1260 до 1650 нм.

● Широкий диапазон рабочих температур: от -40°C до 85°C. Высокая надежность и стабильность.

Тип разветвителя ПЛК

1. Классификация по форме

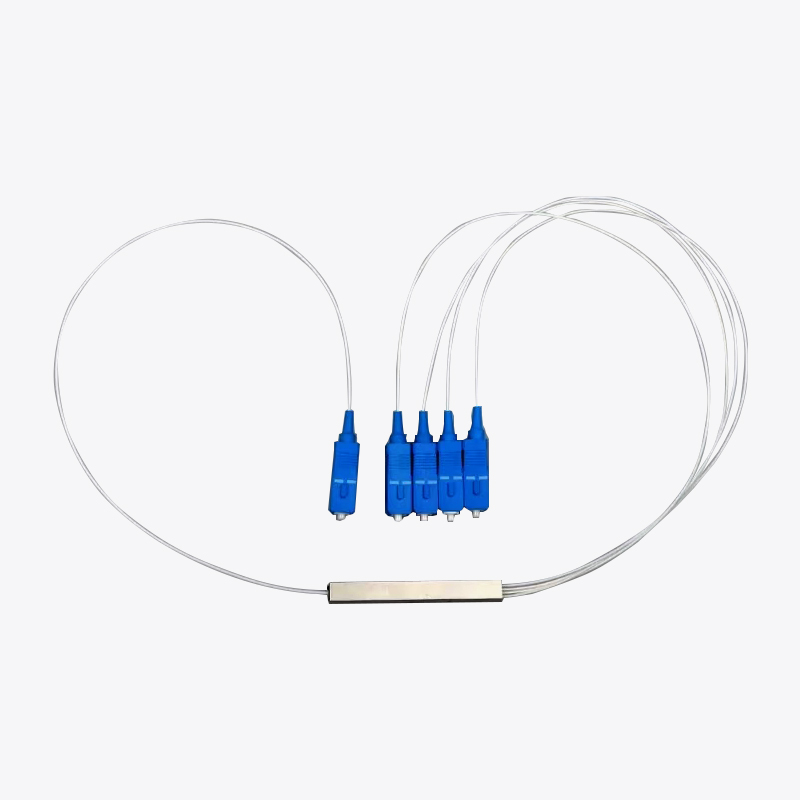

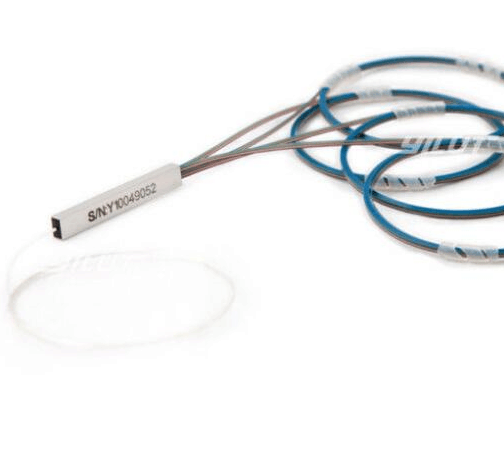

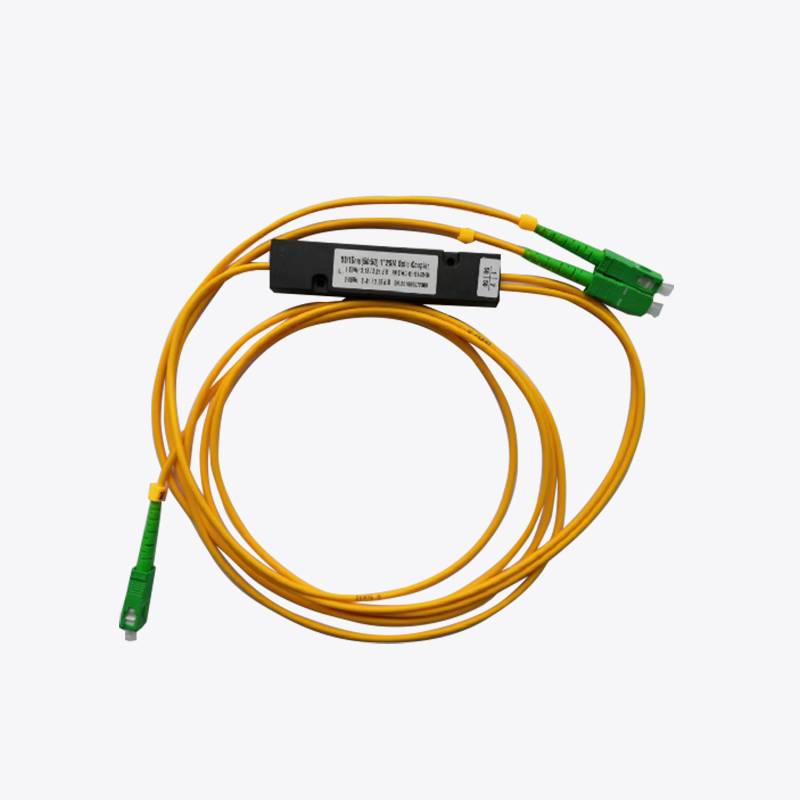

● Мини-сплиттер ПЛК

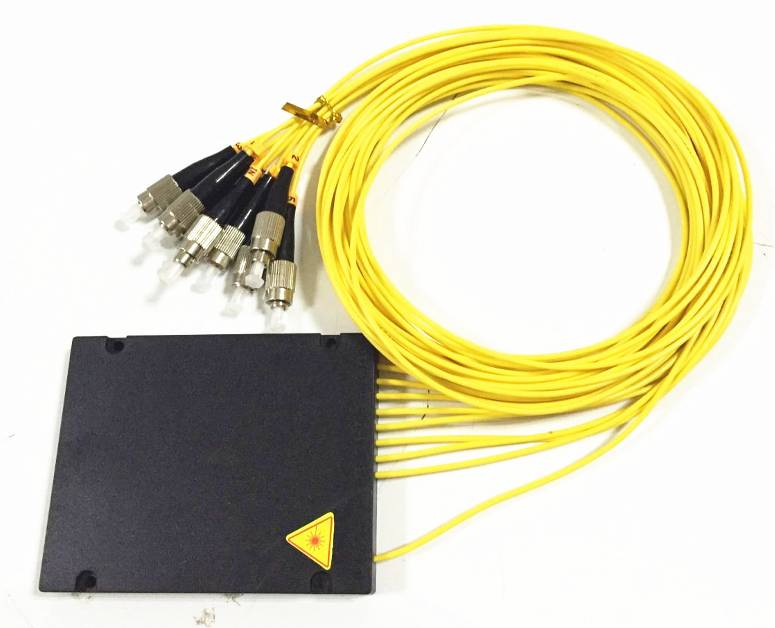

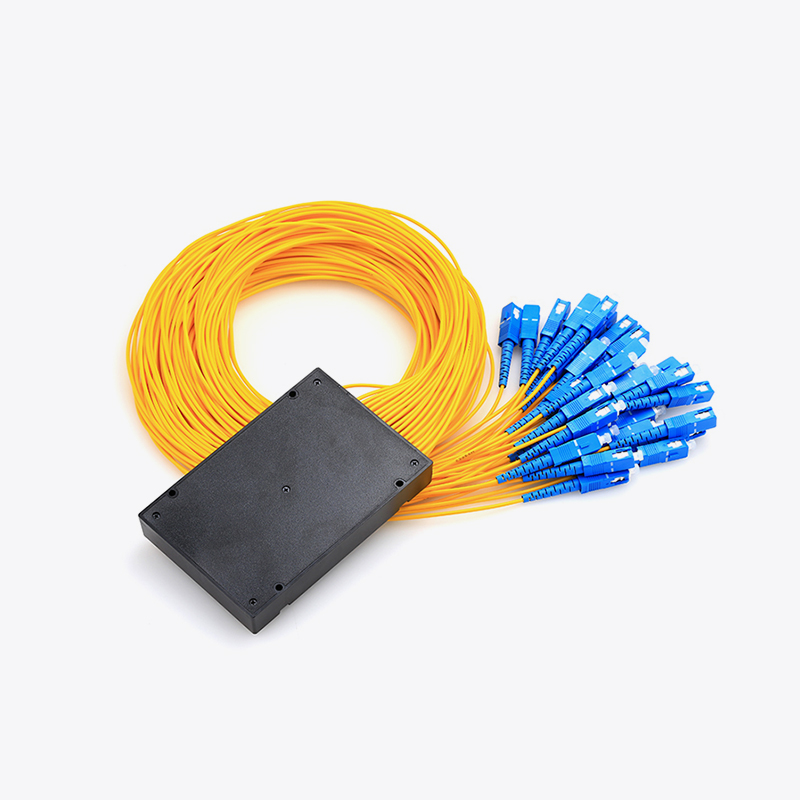

● Сплиттер ПЛК АБС-бокс

2. Классификация по сериям

1/2*2, 1/2*4, 1/2*8, 1/2*16, 1/2*32, 1/2*64, 1/2*126

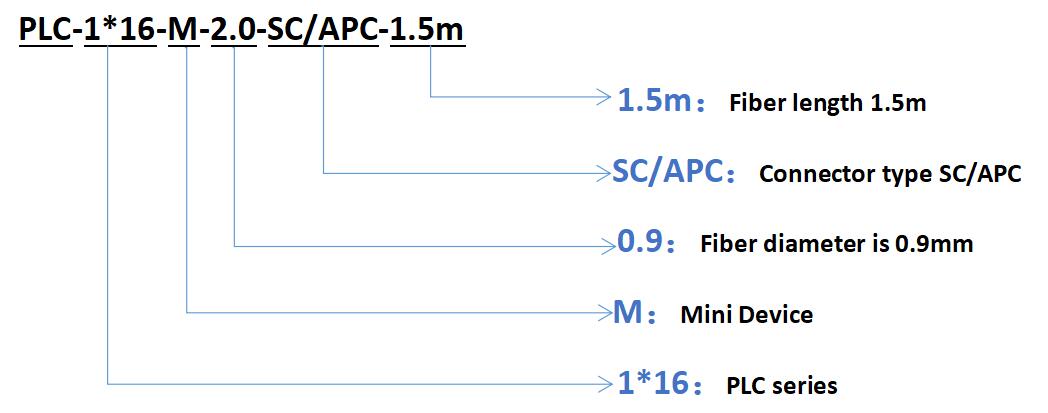

Структура продукта

Длина оптического волокна может быть настроена в соответствии с фактическими требованиями.

Тип разъема: SC/БТР, FC/БТР, LC/APC, FC/СКП, LC/СКП, ST/UPC

Диаметр волокна: 0,9 мм/2,0 мм/3,0 мм

Устройство ПЛК: Mini/ABS Box

Серия ПЛК: 1/2*2/4/8/16/32/64/128

Механическая спецификация:

1*N разветвители:

Параметр		Единица	Ценить
Тип продукта			1x2	1х4	1х8	1х16	1х32	1x64	1x128
Рабочая длина волны		нм	1260~1650
Вносимая потеря	Тип.	дБ	3.6	7.0	10.2	13.5	16.6	20.1	24.5
Вносимая потеря	Макс.	дБ	4.1	7.5	10.5	13.8	17.1	20.8	25.5
Однородность (Макс.)		дБ	0.5	0.8	0.8	1.4	1.5	2.0	2.6
ПДЛ(Макс.)		дБ	0.2	0.3	0.3	0.3	0.3	0.5	0.8
Возвратная потеря		дБ	≥55 (разъемы типа APC) / 50 (разъемы типа UPC)
Направленность		дБ	≥55
Температура эксплуатации и хранения		℃	-40～ 85

2*N разветвителя:

Параметр		Единица	Ценить
Тип продукта			2x2	2x4	2х8	2x16	2х32	2х64	2x128
Рабочая длина волны		нм	1260~1650
Вносимая потеря	Тип.	дБ	4.1	7.2	10.5	13.8	17.0	20.5	24.8
	Макс.	дБ	4.5	7.6	11.0	14.8	17.9	21.5	25.8
Однородность (Макс.)		дБ	0.8	1.0	1.2	1.5	1.8	2.5	3.0
ПДЛ(Макс.)		дБ	0.2	0.3	0.3	0.3	0.3	0.5	1.0
Возвратная потеря		дБ	≥55 (разъемы типа APC) / 50 (разъемы типа UPC)
Направленность		дБ	≥55
Температура эксплуатации и хранения		℃	-40～ 85

Требования к материалам разветвителей ПЛК

1. Оптическое волокно

Проект	Технические характеристики
Оптическое волокно	G657A1
Ф(мм)	0,9/2,0/3,0
Оптический кабель	Белый/Hytrel Желтый/ПВХ/арамидное волокно

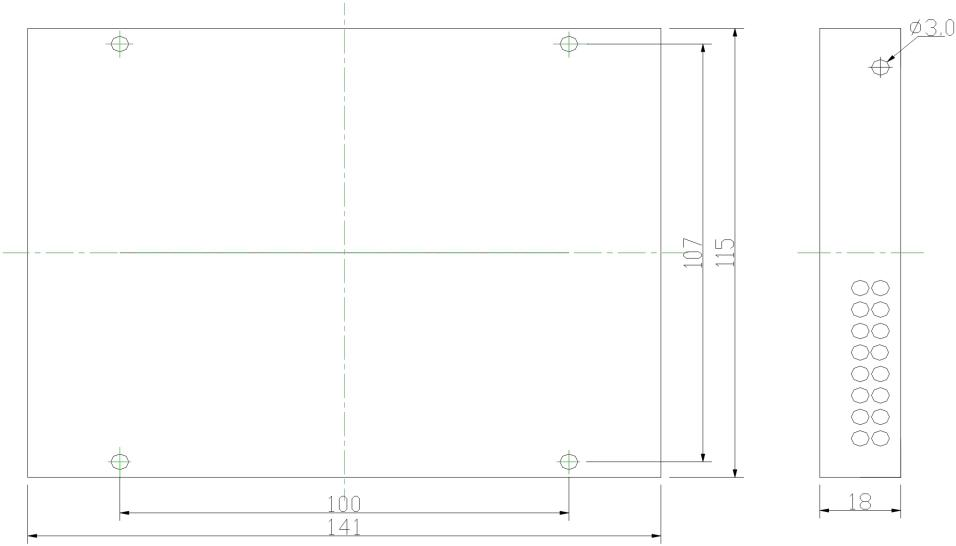

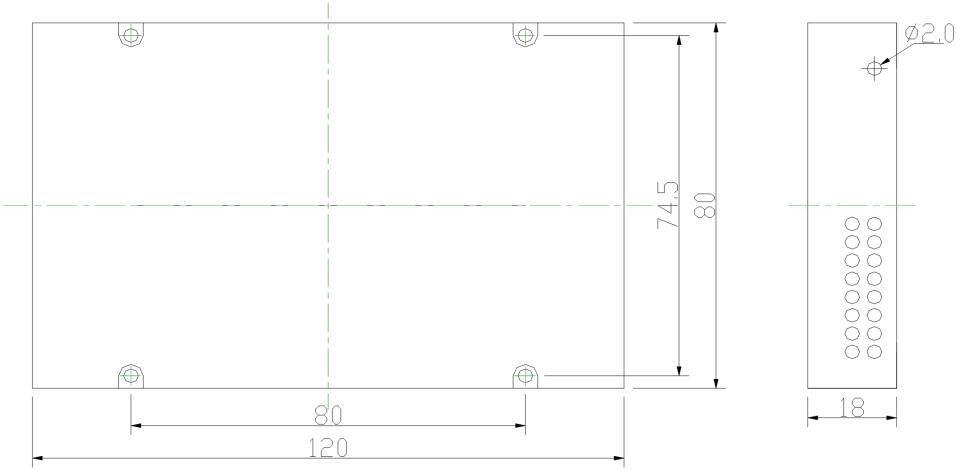

2. Размер коробки ABS (единица измерения: мм)

Тип продукта	Единица	Оптический кабель	Размер (длина, ширина и высота)
1/2x2	мм	2.0/3.0	100x80x10
1/2x4	мм	2.0/3.0	100x80x10
1/2х8	мм	2.0/3.0	100x80x10
1/2x16	мм	2.0/3.0	120x80x18
1/2х32	мм	2.0/3.0	120x80x18
1/2x64	мм	2.0/3.0	120х80х18 или 140х114х18
1/2x128	мм	2.0/3.0	140x114x18


100x80x10	120x80x18	140x114x18

Технические характеристики разъема


МИН В КОРОБКЕ	ABS Box

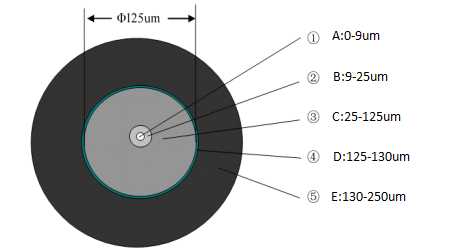

1. Спецификация лица

Объем	Описание дефекта	Стандартный
①А:	Царапины и потертости	Нет
	Пузыри и пятна	Нет
	Инородное тело	Нет
②Б:	Царапины и потертости	Нет
	Пузыри и пятна	Нет
	Инородное тело	Нет
③С:	Царапины и потертости	≤2 мкм и ≤1 шт.
	Пузыри и пятна	≤2 мкм и ≤3 шт.
	Инородное тело	Нет
④Д:	Царапины и потертости	≤5 мкм и ≤1 шт.
	Пузыри и пятна	≤5 мкм и ≤2 шт.
	Инородное тело	Нет
⑤Э:	Царапины и потертости	≤5 мкм и ≤3 шт.
	Пузыри и пятна	≤5 мкм и ≤3 шт.
	Инородное тело	Разрешить слегка несъемный

2. Лицо соединителя 3D

Разъем (мм)		РПЦ (мм)	Смещение вершины (мкм)	Высота волокна (нм)	APC-угол (°)
Ф2.5	UPC	10～25	≤50	-100～ 50	——
Ф2.5	APC	5~15	≤50	-100～ 50	8 ±0,5
Ф1.25	UPC	7～25	≤50	-100～ 50	——
Ф1.25	APC	5～12	≤50	-100～ 100	8 ±0,5
1. В столбце высоты волокна обозначается выступ, - обозначает впадину. 2. ROC/смещение вершины/высота волокна Процент прохождения UPC ≥80%. Процент прохождения APC ≥70%.
